Drzwi chłodnicze: praktyczne rozwiązania dla środowisk o kontrolowanej temperaturze

Drzwi chłodnicze są kluczowymi elementami obiektów łańcucha chłodniczego, służąc jako główna bariera utrzymująca integralność temperatury, chroniąca przechowywane towary i zapewniająca wydajność operacyjną. To znacznie więcej niż zwykłe drzwi — to wysokowydajne obudowy łączące w sobie izolację, hermetyczne uszczelnienie, mechanizmy bezpieczeństwa i często automatyzację. Artykuł ten stanowi praktyczny przewodnik po głównych typach drzwi chłodniczych, kluczowych kryteriach wyboru i podstawowych praktykach konserwacyjnych.

Główne typy drzwi chłodniczych

Drzwi chłodnicze są klasyfikowane przede wszystkim ze względu na mechanizm otwierania i scenariusze zastosowania. Każdy typ ma swoje mocne strony i idealne przypadki użycia.

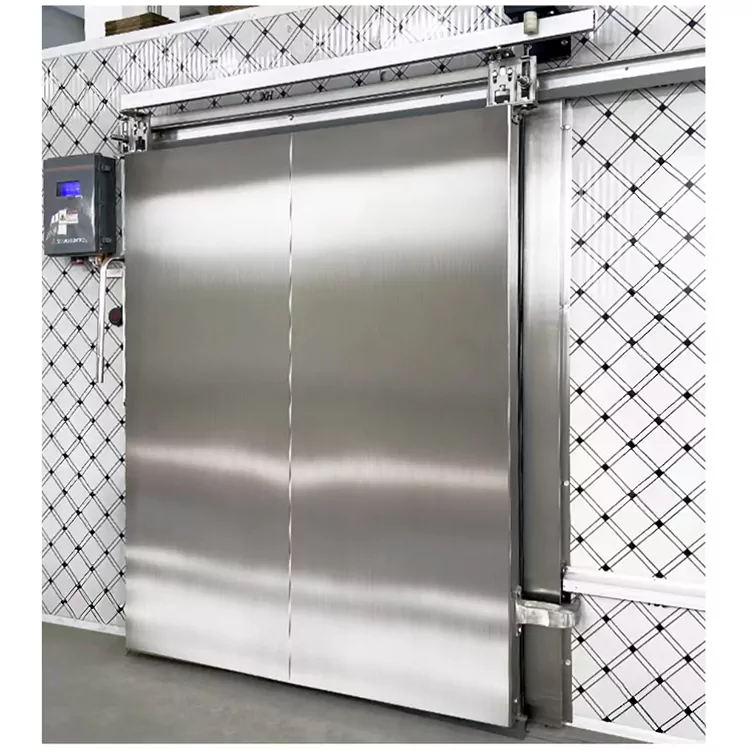

1. Drzwi przesuwne (przesuwne poziome)

Drzwi przesuwne to podstawa w średnich i dużych chłodniach oraz obszarach załadunku o dużym natężeniu ruchu. Panele drzwi przesuwają się poziomo po prowadnicach podwieszanych, nie wymagając miejsca na obrót i znacznie zmniejszając ryzyko uszkodzeń spowodowanych uderzeniami wózków widłowych lub palet.

• Opcje napędu: dostępne w wersjach ręcznych lub elektrycznych.

• Prędkość: zgodnie ze standardami technicznymi prędkość otwierania/zamykania zasadniczo nie powinna przekraczać 0,50 m/s ze względu na bezpieczeństwo i trwałość mechaniczną.

• Najlepsze do: Alejek magazynowych, korytarzy logistycznych i wszelkich obszarów o częstym ruchu wózków widłowych.

2. Drzwi skrzydłowe na zawiasach

Są to najprostsze i najbardziej ekonomiczne opcje, działające na konwencjonalnych zawiasach.

• Zalety: Prosta konstrukcja, doskonała szczelność (przy odpowiednim dopasowaniu), niski koszt początkowy.

• Wady: Wymaga luzu przy huśtawce zarówno wewnątrz, jak i na zewnątrz pomieszczenia; nie nadaje się do ruchliwych pasów dla wózków widłowych; może powodować uszkodzenia spowodowane kolizją w ciasnych przestrzeniach.

• Najlepsze do: Małych otworów drzwiowych, przejść dla personelu i obszarów o małym natężeniu ruchu, gdzie przestrzeń nie stanowi ograniczenia.

3. Szybkobieżne bramy rolowane

Drzwi te charakteryzują się dużą prędkością otwierania i zamykania od 1 do 2 m/s, co minimalizuje utratę zimnego powietrza i przenikanie ciepłego powietrza podczas częstego przechodzenia.

• Kluczowe cechy: Wyposażone w czujniki chroniące przed przyszczypnięciem i funkcję automatycznego resetowania dla bezpieczeństwa.

• Najlepsze dla: Skrzyżowania logistyczne o dużym natężeniu ruchu, gdzie zarówno utrzymanie temperatury, jak i prędkość mają kluczowe znaczenie.

4. Drzwi podnoszone i składane pionowe

Stosuje się je tam, gdzie luz boczny jest ograniczony. Panel drzwi podnosi się pionowo lub składa do góry, aby otworzyć.

• Warunek: Niezbędny jest wystarczający prześwit nad torami i miejscem do przechowywania drzwi.

• Najlepsze do: Pomieszczenia o wąskich ścianach bocznych, ale o odpowiedniej wysokości sufitu.

Konstrukcja i materiały: rdzeń izolacji i uszczelnienia

Wydajność drzwi chłodniczych zależy zasadniczo od ich materiałów i konstrukcji.

Rdzeń izolacyjny panelu drzwi

Rdzeń jest zwykle wykonany ze sztywnego poliuretanu (PU) lub pianki PIR, wtryskiwanej pod wysokim ciśnieniem do wnęki panelu. Gęstość pianki powinna wynosić 40–45 kg/m³, aby zapewnić optymalną odporność termiczną.

Grubość panelu różni się w zależności od zastosowania temperatury:

Okładziny panelowe

Powłoki zewnętrzne są zwykle wykonane ze stali nierdzewnej 304 o grubości 0,8 mm lub wstępnie powlekanej stali ocynkowanej. Stal nierdzewna zapewnia doskonałą odporność na korozję i łatwość czyszczenia, co czyni ją preferowanym wyborem w przemyśle spożywczym, farmaceutycznym i branżach wrażliwych na higienę.

System uszczelniający

Hermetyczne uszczelki mają kluczowe znaczenie dla zapobiegania wyciekom termicznym. Uszczelki wokół ościeżnicy wykonane są z TPE (elastomeru termoplastycznego) lub gumy silikonowej, przystosowanej do temperatur w zakresie od -75°C do 75°C. Materiały te zachowują elastyczność w niskich temperaturach, zapewniając szczelne zamknięcie.

System ogrzewania przeciwzamrożeniowego

W przypadku zastosowań w zamrażarkach elektryczne przewody grzejne muszą być osadzone w ościeżnicy i progu drzwi, aby zapobiec zamarzaniu zamkniętych drzwi.

• Limit temperatury: Temperatura powierzchni drutu grzejnego nie powinna przekraczać 70°C.

• Redundancja: Zdecydowanie zaleca się zastosowanie rezerwowego obwodu grzewczego, aby zapobiec unieruchomieniu drzwi w przypadku awarii nagrzewnicy głównej.

• Głębokość montażu: Prógowe przewody grzejne należy osadzić na głębokości około 60 mm pod powierzchnią, aby zapewnić efektywną dystrybucję ciepła.

Jak wybrać odpowiednie drzwi chłodnicze

Wybór odpowiednich drzwi wymaga zrównoważenia wielu czynników operacyjnych i ekonomicznych.

Krok 1: Zdefiniuj swoje wymagania operacyjne

Częstotliwość ruchu: Ruch wózków widłowych o wysokiej częstotliwości w przypadku bram przesuwnych lub szybkobieżnych; Dostęp dla personelu o niskiej częstotliwości jest odpowiedni dla drzwi skrzydłowych na zawiasach.
Rozmiar otworu drzwiowego: Większe otwory zazwyczaj preferują konstrukcje przesuwne lub pionowe.
Rodzaj ładunku: Weź pod uwagę, czy towary są spaletyzowane, przewożone ręcznie, czy przenoszone przez systemy zautomatyzowane.

Krok 2: Oceń warunki temperaturowe

Zastosowania w zamrażarkach (-18°C i poniżej): Obowiązkowe ogrzewanie elektryczne ramy, progu i paneli wizyjnych; grubość izolacji co najmniej 120 mm.
Zastosowania w agregatach chłodniczych (0°C do 5°C): Mogą wystarczyć cieńsze panele (~90 mm); ogrzewanie zazwyczaj nie jest wymagane.
Zamrażarki niskotemperaturowe/szybkie: skonsultuj się z producentami w sprawie niestandardowych rozwiązań z ulepszoną izolacją i ogrzewaniem.

Krok 3: Nadaj priorytet zabezpieczeniom i przepisom awaryjnym

• Wewnętrzne odblokowanie awaryjne: wszystkie zamykane drzwi chłodni muszą być wyposażone w wewnętrzny mechanizm odblokowania awaryjnego, aby zapobiec uwięzieniu personelu w środku. To urządzenie powinno być wyposażone w oznakowanie fluorescencyjne i poddawane praktycznemu ćwiczeniu awaryjnemu co najmniej raz w roku.

• Czujniki zapobiegające przytrzaśnięciu/czujniki bezpieczeństwa: Drzwi z napędem muszą być wyposażone w czujniki obecności na podczerwień, kurtyny świetlne bezpieczeństwa lub pneumatyczne listwy bezpieczeństwa, które po napotkaniu przeszkody powodują natychmiastowe zatrzymanie lub ruch wsteczny.

Krok 4: Weź pod uwagę całkowity koszt posiadania (TCO)

Chociaż szybkobieżne bramy rolowane lub automatyczne bramy przesuwne wiążą się z wyższymi kosztami początkowymi, mogą zapewnić znaczne długoterminowe oszczędności w zastosowaniach o dużym natężeniu ruchu poprzez:

Zmniejszenie strat zimnego powietrza i zużycia energii.
Minimalizacja częstotliwości konserwacji.
Zmniejszanie ryzyka jakości produktu wynikającego z wahań temperatury.

Z drugiej strony, ręczne drzwi wahadłowe mogą być bardziej opłacalne w przypadku pomieszczeń pomocniczych o małym natężeniu ruchu.

Rutynowa konserwacja i pielęgnacja

Regularna konserwacja zapobiegawcza jest niezbędna, aby zapewnić niezawodne działanie i przedłużyć żywotność. Zaleca się ustrukturyzowany harmonogram konserwacji.

Codzienne kontrole (przed/po każdym użyciu)

Sprawdź uszczelki pod kątem pęknięć, osadzania się szronu lub uszkodzeń fizycznych. Usuń nagromadzony lód z obszaru uszczelnienia.
Oczyść gąsienice, rolki i progi z gruzu, lodu i ciał obcych, aby zapewnić płynną pracę.
Sprawdź wizualnie, czy elementy grzejne działają (brak nadmiernego tworzenia się lodu na ramie lub progu).

Konserwacja okresowa (co tydzień lub co kwartał)

Smarowanie: Nałóż odpowiedni smar dopuszczony do kontaktu z żywnością lub niskotemperaturowy na zawiasy, gąsienice, rolki i łańcuchy napędowe, aby zmniejszyć zużycie.
Testowanie systemu bezpieczeństwa: Sprawdź działanie czujników fotoelektrycznych, zabezpieczenia przed przyciśnięciem i mechanizmów zwalniania awaryjnego.
Kontrola sprzętu: Sprawdź i dokręć wszystkie śruby, wsporniki i elementy złączne, które mogą się poluzować na skutek wibracji wywołanych wielokrotną pracą.
Weryfikacja grzejnika: Zmierz pobór prądu lub temperaturę, aby upewnić się, że kable grzejne działają zgodnie ze specyfikacją.

Wspólne rozwiązywanie problemów

Wniosek

Wybór odpowiednich drzwi chłodniczych to kwestia znalezienia optymalnej równowagi między wydajnością termiczną, trwałością mechaniczną, zabezpieczeniami i częstotliwością pracy. Drzwi spełniające specyficzne wymagania Twojego obiektu nie tylko zmniejszą straty energii i zachowają jakość produktu, ale także przyczynią się do bezpieczniejszego i bardziej produktywnego środowiska pracy.

Kluczowe wnioski dotyczące udanego wyboru i konserwacji:

1. Dopasuj typ drzwi do częstotliwości ruchu i dostępnej przestrzeni.

2. Określ odpowiednią grubość izolacji i systemy grzewcze w oparciu o najniższą temperaturę roboczą.

3. Nigdy nie idź na kompromis w kwestii bezpieczeństwa — wewnętrzne wyzwalacze awaryjne i urządzenia zapobiegające przytrzaśnięciu nie podlegają negocjacjom.

4. Wdrażaj harmonogram rutynowych konserwacji — niewielka inwestycja w konserwację pozwala uniknąć kosztownych awarii.
